柴油机组中性点接地电阻柜

发表时间2019-12-09 17:25



   ZB-GNR柴油机组中性点接地电阻柜
 一: 概述
          随着柴油机组发电在国内及国际上的应用广泛,怎么保护柴油机组设备在运行中少受损害甚至不受损害,是一个大的难题。随着研究的加深,技术的进步,研发出了柴油机组中性点接地电阻柜;保定众邦电气有限公司专业生产的柴油机组中性点接地电阻柜,是为了防止系统接地时保护发电机组,已广泛应用于中国移动、中国联通、中国电信、阿里巴巴和腾讯、光大银行、平安银行等等数据中心。

   二:型号说明

  三: 技术指标

IEC60298    《1kV及以上52kV及以下交流金属封闭开关设备和控制设备》
IEC60056    《交流高压断路器》
IEC600060   《高压测试技术》
GB1984      《交流高压断路器》
GB3906      《3~35kV交流金属封闭开关设备》
GB 11022    《高压开关设备通用技术条件》
GB 5273     《变压器高压电器和套管的接线端子》
GB 763      《交流高压电器在长期工作时的发热》
GB 2706     《交流高压电器动热稳定试验方法》
DL/T780-2000《交流系统用中性点接地电阻器》
IEC-60044-1  《电流互感器》
四:使用条件

环境温度 -20℃~+60℃
环境湿度 不大于85%
海拔高度 不超过3500米
大气条件 周围环境中无易燃易爆、无腐蚀性气体及导电尘埃
安装条件 由于电阻是发热元件,使用时温升较高,安装电阻器的地方应在四周留有空隙,防止外界热源的影响。安装使用时请注意。
使用地点 一般用于户内,使用于50Hz和60Hz系统中,户外订货时请注明

五:装置特点


1、电阻采用优质不锈钢材料,电导率高,温度系数高, 可耐1400℃的高温,耐腐蚀,稳定性好;
2、柜内安装电流互感器;
3、一般用于户内,也可用于户外;
4、柜体材质:冷轧钢板或者KYN28标准柜(覆铝锌板);
5、可加装电阻柜智能监测保护装置,可记录单相接地电流大小、接地时间、环境温度及湿度、接地动作次数;同时具有485通讯接口,可将检测记录的信息传至主控室;
6、产品可加装真空接触器,隔离开关;
7、数据中心经常采用多台机组共用一套电阻器,与接地开关柜配套使用,可以实现多个柴油机组的真空接触器进行互锁。如果本柜进行互锁,可以加装PLC可编程控制器来实现。

六:方案选择

1、柴油机组数量为多台:
1.1、每个机组配一台柴油机组中性点接地电阻柜
1.2、配一台柴油机组中性点接地电阻柜和一台接地开关柜,柜内安装与机组数量一致的真空接触器,实现多机组共用一套电阻器。
2、电阻器的电流从10A到400A可选。

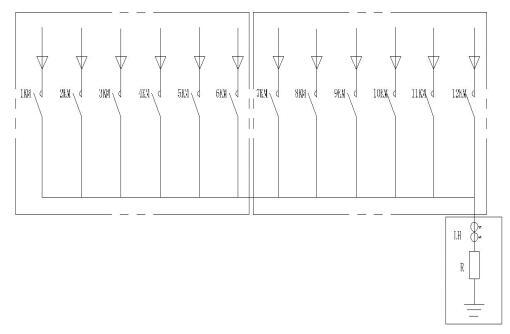

 七:原理图(多套共用原理图)


    八: 服务指南与订货须知

服务宗旨
客户满意,是我们的责任;持续改进,是我们的义务。
具体事宜 从购买之日起一年内免费维修! 一年后出现故障,根据设备安装地点及合同签订情况协商解决;

   九: 订货须知
 1、柴油机组的功率电压及数量;
2、柜体的材质、颜色及进出线方式;
3、电阻值、通流时间及通流电流;
4、电流互感器的变比;
5、是否加装电阻柜智能监测保护装置;
6、是否加装真空接触器;
7、若机组数量大于1,是否加装PLC控制器,实现多路互锁;
8、如有其它要求,在订货时说明。
